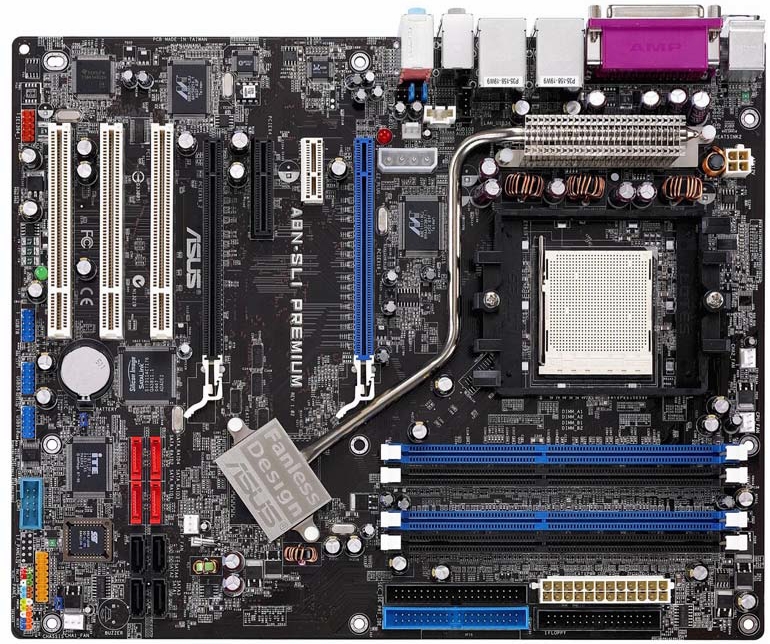

Matičná (základná) doska .

( Motherboard )

        Samotný názov „Matičná doska“ prezrádza, že ide o najpodstatnejší komponent počítača, ktorý navzájom prepája a spája do jedného celku všetky z hľadiska funkcie dôležité stavebné prvky počítača. Na matičnej doske spolupracuje mnoho súčiastok a komponentov. Tie sú navzájom prepojené špeciálnym obvodom s názvom „Chipset“. Chipset môže byť tvorený buď jedným alebo viacerými integrovanými obvodmi. Funkčne pozostáva z dvoch základných funkčných blokov – severného (NORTH BRIDGE) a južného (SOUTH BRIDGE) mostíka (viď obr. 19 a obr. 20). Prostredníctvom chipsetu sa uskutočňujú všetky dátové toky na matičnej doske. Severný mostík, ktorý je na strane procesora, pripája k procesoru rýchle komponenty, t.j. operačnú pamäť a grafickú kartu. K južnému mostíku sa pripájajú komponenty pomalé, t.j. diskové pamäte, zvuková karta, modem, porty počítača atď.

            Chod hardvéru matičnej dosky a komponentov k nej pripojených je riadený programom BIOS. Tento program, vďaka ktorému po zapnutí ožije celý počítač, je uložený v špeciálnom obvode (často je na matičnej doske aj obvod so záložným BIOS-om ). Program pozostáva z dvoch funkčných celkov. Jedna časť programu je uložená v pamäti typu ROM a je nemenná (resp. dá sa prepísať len špeciálnym funkčným postupom). Program sa nezmaže ani po odobratí napájacieho napätia. Druhá časť programu, označovaná ako SETUP BIOS umožňuje užívateľovi voľne prepisovať nastavenia počítača a je uložená v pamäti charakteru RWM (kvôli nízkej spotrebe sú používané pamäte typu CMOS) . Pamäť v ktorej sú uložené informácie o tomto užívateľskom, základnom nastavení chodu hardvéru počítača, musí byť preto permanentne napájaná z malej batérie, aby sa informácie o nastaveniach nestratili ani po vypnutí počítača od napájacej siete.

   Prezentácia k Základnej doske
